アナログ入力モジュールとは何ですか？

産業自動化、プロセス制御、および測定システムの世界では、アナログ入力モジュールは、物理世界のシグナルとデジタル制御システムのギャップを埋める上で重要な役割を果たします。工場、発電所、または自動化と監視を含む施設で作業している場合でも、アナログ入力モジュールの機能を理解することは、効果的で効率的なシステムを構築するために不可欠です。しかし、アナログ入力モジュールとは正確には何ですか、そしてなぜそれがそんなに重要なのですか？

アナログ入力モジュールとは何ですか？

アナログ入力モジュールは、デジタル制御システム（PLC、分散制御システム（DCS）、またはコンピューターベースのシステムなど）とのアナログセンサーとデバイスのインターフェイスに使用されるハードウェアコンポーネントです。連続的なアナログ信号をデジタルデータに変換し、制御システムによって処理、分析、および行動することができます。

アナログ入力モジュールの重要な機能は、アナログデバイス（温度センサー、圧力トランスデューサー、フローメーターなど）から受信した電圧または電流信号をデジタルシステムが理解できる形式に変換することです。これには通常、信号条件付け（入力をスケーリングまたはフィルタリングする）とアナログからデジタルへの変換（ADC）（アナログ信号をデジタル値に変換する）が含まれます。

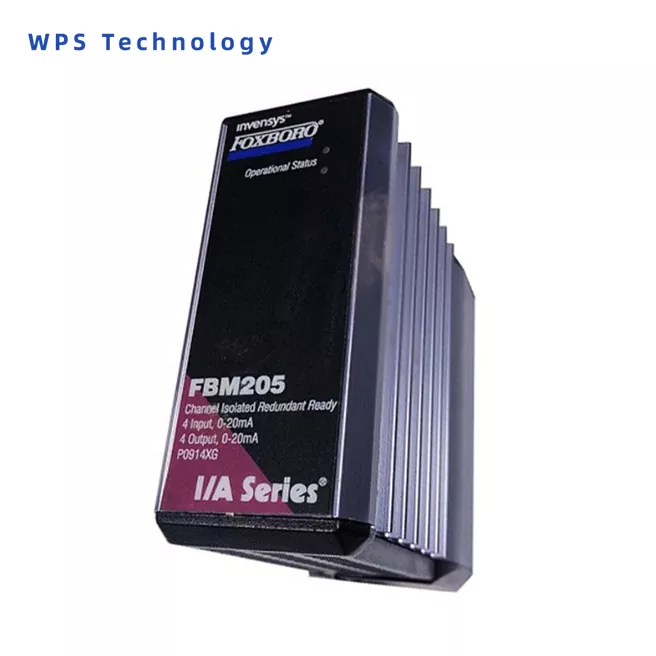

例えば、FOXBORO FBM205プロセス制御システムで広く使用されている高度なアナログ入力モジュールです。これは、石油とガス、石油化学物質、発電などの産業のさまざまなフィールドデバイスやセンサーとインターフェイスするように特別に設計されています。 Foxboro FBM205モジュールは、高精度と信頼性を提供し、アナログ信号（温度、圧力、フローなど）をデジタルデータに変換して、システムの監視と制御を効率的にします。

アナログ入力モジュールはどのように機能しますか？

アナログ入力モジュールは、いくつかの重要な機能を実行して、センサーからのアナログ信号を制御システムによって正しく解釈できるようにします。

1。信号調整

- アナログ入力モジュールには、測定または変換に適したレベルに着信アナログ信号を調整するための信号コンディショニング回路があることがよくあります。これには、増幅、フィルタリング（ノイズを除去するため）、または保護（高電圧からの分離など）が含まれます。

2。アナログからデジタルへの変換（ADC）

- アナログ信号は連続的であり、PLCSなどのデジタルコントローラーが処理する前にデジタル形式に変換する必要があります。モジュールは、アナログからデジタルコンバーター（ADC）を使用して、特定のレートで着信信号をサンプリングし、バイナリ番号（デジタル値）に変換します。

 -ADCの解像度：ADCの解像度（例：8ビット、12ビット、16ビット）は、入力信号をデジタル形式で正確に表現できるかを決定します。ビットの深さが高いと、より正確な測定値が意味されます。

3。データ送信

- 信号が変換されると、アナログ入力モジュールは、処理用のPLC、DCS、またはその他の制御システムにデジタルデータを送信します。次に、システムのプログラミングと要件に応じて、特定のアクション、調整、またはアラームをトリガーするためにデジタルデータを使用できます。

アナログ入力モジュールのアプリケーション

アナログ入力モジュールは、物理プロセスの監視と制御が必要な業界で広く使用されています。いくつかの一般的なアプリケーションには次のものが含まれます。

1。産業自動化

- 製造環境では、アナログ入力モジュールを使用して、温度、圧力、流量、湿度などの変数を追跡するセンサーを監視し、機械とプロセスの最適な動作を確保します。

2。エネルギーとユーティリティ

- 発電所または電気流通システムでは、電圧、電流、消費電力、温度などのパラメーターを測定するセンサーとのアナログ入力モジュールは、システムの健康を監視し、障害を検出します。

3。環境監視

- アナログ入力モジュールは、農業または環境の研究目的で、大気質、水位、土壌水分などの変数を測定する環境監視システムでも使用されます。

4。自動車および航空宇宙

- 自動車および航空宇宙産業では、これらのモジュールを使用して、エンジンの温度、燃料圧、その他の重要な性能指標を監視するセンサーからデータを収集します。

これらのすべてのケースで、Foxboro FBM205のようなシステムは信頼性の高い正確なデータ収集を提供し、制御システムがリアルタイムの環境変更に対応し、効率的な動作を維持することを保証します。

anアナログ入力モジュール現実世界のアナログ信号とデジタル制御システムの間のインターフェースを可能にする最新の自動化システムの重要なコンポーネントです。これにより、産業プロセス、エネルギーシステム、幅広いアプリケーションの正確な監視と制御が可能になります。アナログ信号をデジタルデータに変換することにより、これらのモジュールは、世界中の業界での自動化とインテリジェントな意思決定の基盤を提供します。
